东方DFHDS重载轴向剖分双吸离心泵

更新时间:2019-09-20

访问量:171

厂商性质:生产厂家

生产地址:

简要描述:
部分轴承体采用中分结构,把泵盖和轴承体,上盖打开,整个转子便可取出,调整简单维修方便。
有机械密封和填料密封两种轴封结构,根据用户要求还可以采用特殊密封方式,如防砂密封、层状剪切填料密封等。
泵体、泵盖均采用树脂砂造型,保证了铸件外形和流道尺寸精确、表面光滑,提高了水力效率。
泵选用高效的水力模型并采用CFD优化设计,提高了泵的水力效率,改善了泵的汽蚀性能。
品牌其他品牌应用领域医疗卫生,生物产业,地矿,交通
  • 泵采用直线型设计并带加强筋使泵结构更加合理、外形美观、安装稳定。

  • 较短的轴承间距提高了轴的刚性,确保了机组运转平稳、振动小、噪声低。

  • 全密封泵轴设计,使泵轴不与输送介质接触,从而确保泵轴不锈蚀、易拆装、使用寿命长。

  • 部分轴承体采用中分结构,把泵盖和轴承体,上盖打开,整个转子便可取出,调整简单维修方便。

  • 有机械密封和填料密封两种轴封结构,根据用户要求还可以采用特殊密封方式,如防砂密封、层状剪切填料密封等。

  • 泵体、泵盖均采用树脂砂造型,保证了铸件外形和流道尺寸精确、表面光滑,提高了水力效率。

  • 泵选用高效的水力模型并采用CFD优化设计,提高了泵的水力效率,改善了泵的汽蚀性能。

  • 采用有限元法进行强度计算,使泵运行更加可靠耐用,延长了泵的使用寿命。

  • 轴承具有水冷结构,能在较高温度工况下使用。



用途

  • 本系列产品适用于电站、自来水、市政、建筑、消防、工矿企业等行业用于输送清水或物理化学性质类似于清水的其他介质。



工作条件

  • 流量:66~37000m³/h.

  • 扬程:5~180m.

  • 进口压力:<0.3MPa.

  • 输送介质温度:常规≤80℃、冷却结构<105℃,进口压力≥0.3MPa或温度等于或高于105℃需特殊订货。

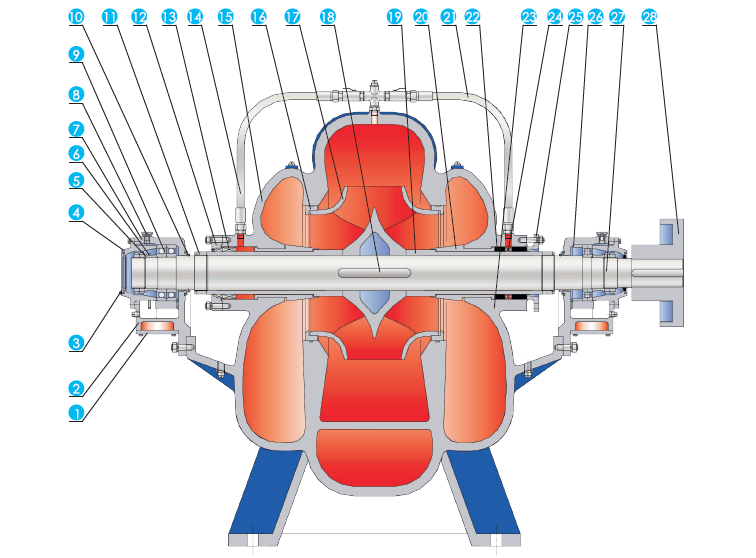

结构图(700口径以下结构)



序号名称及常规材料表

注:1、以上材料配置为用户不材料时的配置。

       2、用户可根据需要选择其他材料和过流部件,如:球铁、铸铁、不锈钢、铸铜等。

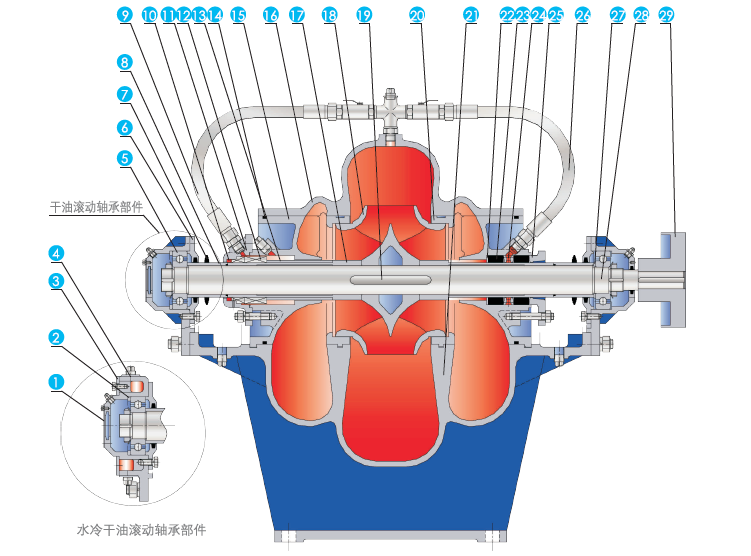

结构图(700口径以上结构)



序号名称及常规材料表

注:1、以上材料配置为用户不材料时的配置。

       2、用户可根据需要选择其他材料和过流部件,如:球铁、铸铁、不锈钢、铸铜等。

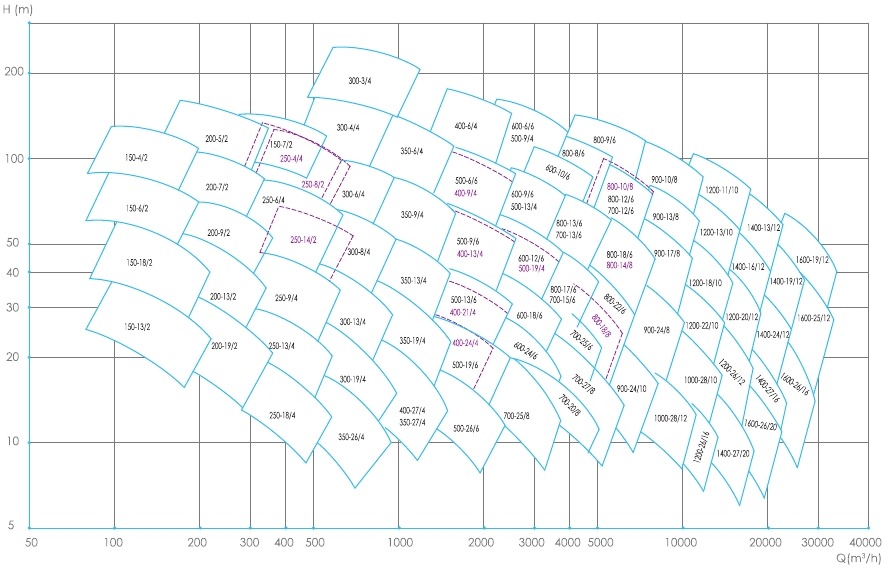

型谱图
